«Силовой каркас» каркасного дома: что это на самом деле
В профессиональных обсуждениях каркасного домостроения термин «силовой каркас» часто используется интуитивно. Его применяют, когда говорят о стойках, балках, стропилах и обшивке. Однако с инженерной точки зрения важно понимать: речь идёт не о наборе элементов, а о единой пространственной системе, работающей на восприятие всех расчётных нагрузок.
Разберём это последовательно — от норм к инженерной логике и практике.
В профессиональных обсуждениях каркасного домостроения термин «силовой каркас» часто используется интуитивно. Его применяют, когда говорят о стойках, балках, стропилах и обшивке. Однако с инженерной точки зрения важно понимать: речь идёт не о наборе элементов, а о единой пространственной системе, работающей на восприятие всех расчётных нагрузок.
Разберём это последовательно — от норм к инженерной логике и практике.
1. Что подразумевается под «силовым каркасом»
Под силовым каркасом корректно понимать совокупность несущих элементов, включающую:
Ключевой момент:
👉 Ни один из этих элементов не работает «сам по себе».
Работа каркаса возможна только тогда, когда они объединены в замкнутую систему.
Под силовым каркасом корректно понимать совокупность несущих элементов, включающую:
- вертикальные стойки стен;
- ригели и перемычки проёмов;
- балки и лаги перекрытий;
- стропильную систему или фермы;
- нижнюю и верхнюю обвязки;
- жёсткую обшивку (OSB или ФСФ фанера).
Ключевой момент:
👉 Ни один из этих элементов не работает «сам по себе».
Работа каркаса возможна только тогда, когда они объединены в замкнутую систему.
2. Позиция норм (СП)
В СП 31-105-2002 каркасный дом рассматривается как каркасно-обшивная система, где:
Важно подчеркнуть:
СП нигде не рассматривает стойки, балки или OSB изолированно.
Критерием допустимости является устойчивость и прочность системы в целом, а не отдельного элемента.
В СП 31-105-2002 каркасный дом рассматривается как каркасно-обшивная система, где:
- вертикальные нагрузки передаются по цепочке:
- кровля → стены → перекрытия → фундамент;
- горизонтальные нагрузки (ветер) воспринимаются диафрагмами жёсткости, образованными:
- обшивкой стен,
- правильной работой обвязок,
- связью перекрытий со стенами.
Важно подчеркнуть:
СП нигде не рассматривает стойки, балки или OSB изолированно.
Критерием допустимости является устойчивость и прочность системы в целом, а не отдельного элемента.
3. Инженерная логика (CMHC): почему каркас — это «пространство»
В канадской инженерной практике (CMHC) каркасный дом описывается как трёхмерная несущая структура, где:
Без обшивки каркас — это набор шарнирно связанных элементов, не способный обеспечить устойчивость.
С обшивкой — это жёсткий пространственный блок.
В канадской инженерной практике (CMHC) каркасный дом описывается как трёхмерная несущая структура, где:
- стойки работают на сжатие, но только при наличии:
- верхней и нижней обвязки,
- опоры от перекрытий;
- перекрытия выполняют двойную роль:
- несут полезные нагрузки,
- связывают стены между собой, работая как горизонтальные диафрагмы;

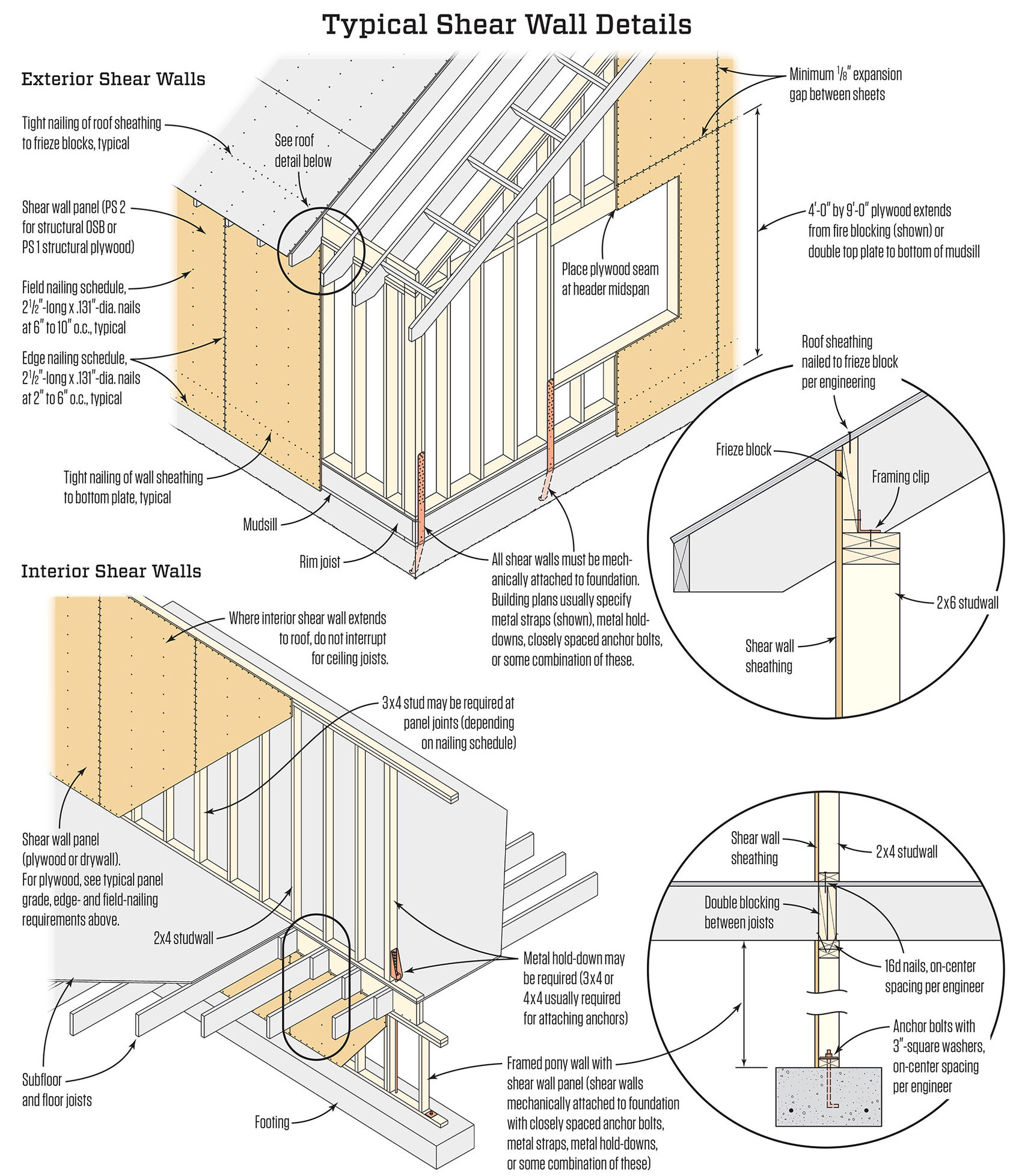

- обшивка OSB/фанерой:
- превращает «решётку» из стоек в жёсткую панель,
- обеспечивает восприятие сдвиговых усилий от ветра.
Без обшивки каркас — это набор шарнирно связанных элементов, не способный обеспечить устойчивость.
С обшивкой — это жёсткий пространственный блок.
4. Практика: как это реализуется на стройке
В практических руководствах Larry Haun постоянно подчёркивает один принцип:
«Дом держится не на стойках.
Дом держится на правильно собранной системе».
На практике это выражается в следующем порядке:
Типовая ошибка новичков — оценивать каркас по принципу:
«Стойки стоят крепко».
Инженерная оценка всегда другая:
«Замкнута ли силовая схема?»
В практических руководствах Larry Haun постоянно подчёркивает один принцип:
«Дом держится не на стойках.
Дом держится на правильно собранной системе».
На практике это выражается в следующем порядке:
- Сначала формируется платформа перекрытия — ровная и жёсткая.
- Затем стены собираются как панели, сразу с обшивкой или с временными укосами.
- После подъёма стены связываются перекрытием или кровлей — и только тогда система «замыкается».
- Любые нарушения цепочки (нет обшивки, нет связей, нет обвязки) превращают каркас в нерасчётную конструкцию, даже если «доски толстые».
Типовая ошибка новичков — оценивать каркас по принципу:
«Стойки стоят крепко».
Инженерная оценка всегда другая:
«Замкнута ли силовая схема?»
5. Итоговое определение
Силовой каркас каркасного дома — это пространственная несущая система, в которой:
Именно поэтому в каркасном домостроении нельзя вырывать узлы из системы и оценивать их отдельно.
Работает не доска, не OSB и не стойка.
Работает система.
Силовой каркас каркасного дома — это пространственная несущая система, в которой:
- вертикальные элементы воспринимают нагрузки только во взаимосвязи с горизонтальными;
- обвязки и перекрытия обеспечивают передачу усилий;
- обшивка формирует диафрагмы жёсткости;
- вся конструкция работает как единое целое.
Именно поэтому в каркасном домостроении нельзя вырывать узлы из системы и оценивать их отдельно.
Работает не доска, не OSB и не стойка.
Работает система.
